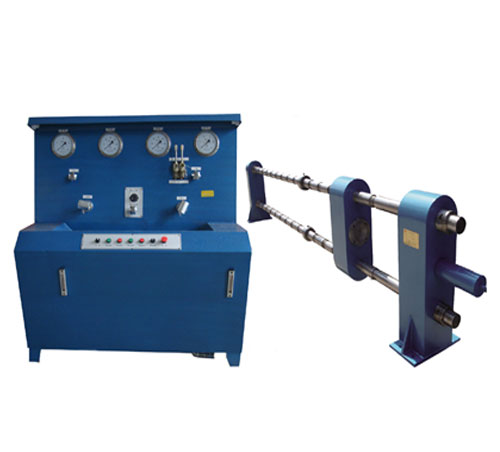

一、概述：

該試驗臺主要依據中華人民共和國煤炭行業標準《MT112.1-2006 礦用單體液壓支柱》的標準進行設計，是礦用單體液壓支柱的專用試驗設備和檢測設備，能夠完成各種型號的單體液壓支柱生產驗收和日常維修的調試、試驗工作，同時還可以實現各種液壓元件的密封性能檢測和三用閥的調定工作。

試驗臺與500kN臥式壓機和1000kN立式壓機配套使用，能完成對單體液壓支柱和三用閥所要求的試驗項目，因此是廠礦液壓試驗、維修工作中用途較廣的一種試驗臺。

二、技術特點：

   1、采用耐震壓力表，穩定可靠，試驗臺與壓機配套使用能完成對單體液壓支柱和三用閥所要求的試驗項目。

   2、乳化液泵為低壓泵，油泵驅動增壓缸產生高壓，可輸出不同壓力的乳化液進行各種試驗。

3、設有集中按鈕盤和照明設備，操作方便并改善了操作條件。

 4、單體液壓支柱臥式密封檢測支架，大大提高檢測效率。

三、技術參數：

試驗臺：

     油壓系統：

（1）電機功率：2.2KW；

（2）油泵流量：15L/min；

（3）工作介質：       46# 抗磨液壓油；

（4）試 驗 工 位：

三用閥：         2個

單體支柱：         1個

乳化液系統：

（1）額定壓力：40 MPa；

（2）最高壓力：60 MPa；

（3）試驗工作介質：      3-5%乳化液；

2、壓機：

臥式（500kN）
        最大承受能力：  500kN；

        額定承受能力：     300kN；

        最大加載高度：     DW35；

        工 作 壓 力：    38 MPa；

        試 壓 形 式：   內/外加載；

油缸行程：  600mm。

立式（1000kN）

最大承受能力：      1000kN；

額定承受能力：      600kN；

最大加載高度：      DW28；

工作壓力：       19MPa；

試壓形式：內/外加載；

油缸行程：       700mm。

ZZS-4SM型單體液壓支柱試驗臺

采用數顯壓力表，抗干擾能力強，反應靈敏，質量可靠、顯示精度高。
